一、概述

本産品是根据用户要求设计制造，适用于航空、航天、军工、舰船、灯具、电工、电子等産品整机及零部件的高低温冲击试验及高温或低温环境下的贮存和试验。供用户对整机（或部件）、电器、仪器、材料、涂层、镀层等作相应的气候环境加速试验，以便对试品或试品试验行爲作出评价。

该高低温冲击试验箱保证完整、外观完好、备件齐全，能长期稳定运行，参照以下标准制造：

系统符合MIL STD，GB，JIS，JEDEC，IEC等测试规范；符合GB2423.1-89；GB2423.2-89；GB2423.4-89；GB/T2423.3-93；GB/T2423-93等标准。

控制方式与特色:

是利用低温及高温蓄冷热槽，依动作需要，用气缸阀门切换冷热空气,从而达到快速温度冲击效果,平衡调温控制系统（BTC）+ 特殊设计之送风循环系统,以P.I.D.方式控制SSR,使系统之加热量等于热损耗量,故能长期稳定的使用。

A: 机型:LR-80A

B:性能:指风冷式在室温＋25℃,空载时

1.冲击温度范围:－40℃～150℃

2.高温槽温度设定范围:＋60℃～＋200℃

高温槽升温时间RT（室温）～＋200℃约需35 min（室温在＋10～＋30℃时）

3.低温槽温度设定范围:－60℃～－10℃

低温槽降温时间RT（室温）～-60℃约需90 min（室温在＋10～＋30℃时）

4.试验室温度:－40℃～150℃

5.温度波动度:±1.0℃.

6.温度均匀度:±2.0℃.

7.冲击归复时间：－40～＋150℃ 约需  5min（空载）,(高低温冲击恒温时间各爲30min以上).

C.结构: a: 内部尺寸: W500×H400×D400mm

b: 外部尺寸（约）: 1600x1850x1600mm(以实际尺寸为准).

1.内箱材质: 不锈钢板（SUS#304）

2.外箱材质: 不锈钢板（SUS#304）

3.保温材质:  高温槽：硅酸铝保温棉

低温槽：高密度PU发泡

4.加热器:鳍片式散热管形不锈钢电热器.

a:高温槽   4.5 KW.

b:低温槽   1.5 KW.

5.送风循环系统:  a.马达1HP×2台

b.不锈钢加长轴心

c.多翼式扇叶（SIROCCO FAN）

e. 特殊设计之风扇强制送风循环系统

6.箱门:试验箱单片门,左开.

a.嵌入式平面把手.

b.后钮:SUS#304.

c.硅胶发泡胶条.

7.冷冻系统:

a.压缩机: 全密闭式高效率复叠压缩机(法国泰康)。

b.冷媒: 环保冷媒 R-404/R-23.

c.冷凝器: 风冷壳管式冷凝器.蒸发器: 鳍片多段式自动负载容量调整.

d.附件: 干燥剂,油分离器，冷媒流量视窗,修理伐,高压保护开关.

e.膨胀系统: 容量控制之冷冻系统.

g.制冷辅助件：膨胀阀（丹麦“DANFOSS”），电磁阀（日本）；过滤器（丹麦“DANFOSS”）；压力控制器（丹麦“DANFOSS”）；截止阀（意大利CASTEL）；油压控制器（英美RANCO）；避震软管（美国PACKLESS）；油分离器（欧美ALCO）等制冷配件均采用进口件.

8.冲击温度程控器: 原装进口液晶显示触控式莹幕直接按键型控制器,中英文表示7寸图形之广视角,高对比附可调背光功能之大型LCD液晶显示控制器。

a. 控制器规格:

精度:±0.1℃＋1digit

分辨率:±0.1.

具有上下限待机及警报功能.

温度入力信号  T型.

P.I.D控制参数设定,P.I.D自动演算.b.画面显示功能:

采用图控软件画面对谈式, 无须按键输入,荧幕直接触摸选项：包括程序设定、曲线显示、历史数据、手动运转、自动运转、辅助设定等.

可显示目前执行状态、温度设定值、时间设定值、剩余时间、剩余循环次数

具单独程序编辑画面,可输入温度,时间及循环次数.

程序设定值以图形曲线显示,具实时显示程序曲线执行功能.

显示故障状态及说明故障排除方法.

温度设定（SV）与实际（PV）值直接显示.

荧幕可作背光调整.荧幕显示保护功能可作定时，TIMER或手动关闭设定.

c.程序容量及控制功能:

可使用的程序组:最大100个PATTEN（即96个试验规范可独力设定并储存）.

可重复执行命令:可达9999次.

SEGMENTS时间设定0～530Hour59Min.

具有断电程序记忆,复电后自动啓动并接续执行程序功能..

程序执行时可实时显示图形曲线.

具有预约啓动及关机功能.

具有日期,时间调整功能.

9.主要电器元件:

电源按钮开关 ：  台湾.

交流接触器:   日本富士.

热继电器:  日本富士.

交流继电器:  正泰.

时间继电器: 台湾.

冲击温度程控器: 原装进口.

无熔丝总开关: 台湾.

固态继电器: 美国快达.

按钮开关: 台湾.

干烧保护器: 韩国.

10.安全保护装置：

欠相保护装置.

压缩机过热保护开关.

压缩机高压保护开关.

压缩机过电流保护开关.

无熔丝开关过载保护.

鼓风电机过载保护。

加热器短路、过载保护装置.

线路保险丝及全护套式端子.

11. 控制面板:

冲击温度程控器一只（原装进口）.

电源按钮开关一只（台湾）.

12. 隔板:两块

13. 周围环境:

可允许使用温度范围：0℃～＋25℃

性能保证范围:＋5℃～＋25℃（降温时间及最低达到温度参考1～6）

14. 提供档:

1.质量保证书           交货时提供一份

2.订货规格书           订货时提供一份

3.使用说明书           交货时提供一份

16．估价除外的项目:

1.  设置场所的准备工程

2.  输入侧电气设备

3.输入侧电气配线工程

4.自然排水配管工程

5.排水口设备

17．要求设备:

1. 本机器用电源

a. 电源:AC3￠11KW 380V 50/60HZ

※电压变动充许值: 定格电压的±10%

b. 最大负荷容量:    25 KVA

c. 最大电流:         40 A

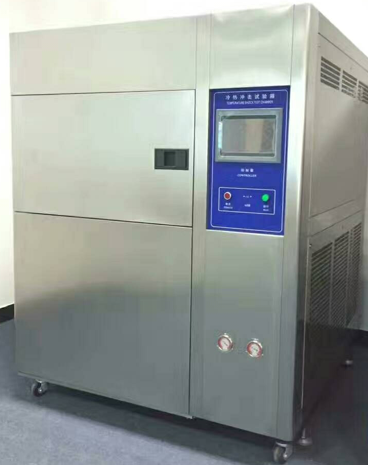

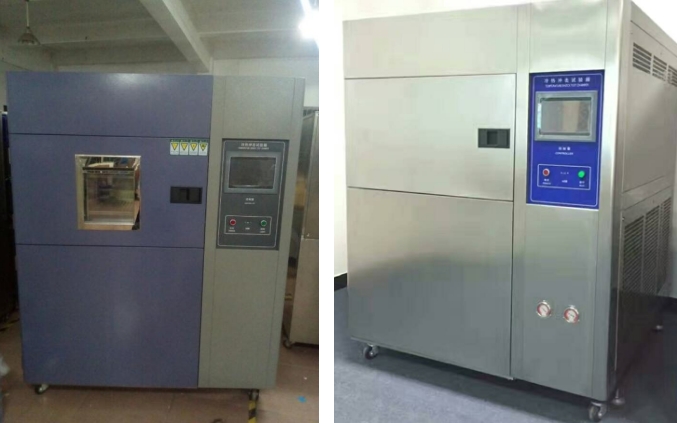

外观参考图片，以实物为准
