一、产品说明

1.开机前先确定水平仪气泡是否在中心位置

2.测试前先将前次橡皮擦残留的涂料碎屑用粗砂纸磨平清除

3.如需要变换测试机具,可在滑动杆下方换装酒精.人工汗水.磨擦布料或橡皮擦头

4.将指定重量的砝码,放置于磨擦棒上

5.要测试之样板需放于测试位置上夹紧固定

6.电源打开前,需先设定计数器之次数,可调式0～9999次,若计数器全部归零则机台无法运转

7.调整测试次数及速度0～60转速

8.机台运转磨擦至见底部分,立即将马达转速关掉,即为耐磨耗次数

9.如需暂停或归零时,关掉转速开关即可

10.测试杆可依样品上下高低调整需要的位置

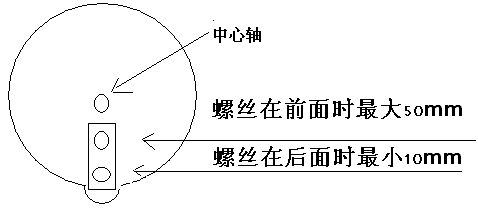

11.调整需要磨擦距离 最小10mm, 最大50mm

12.如需调整磨擦距离,将机台后封板,拆下马达下方中心轴螺丝放松调整需要的距离后再把螺丝锁紧  PS. 一定要把螺丝锁紧

           螺丝可调整需要的位置

           螺丝调整好时记得锁紧

* 保养时请拆下机台后封板,在马达下方滑轨加上机油,长时间不使用时,请将电源关闭

* 机台若有无法激活时,排除故障请检查下列各项:

(1)计数器是否全部归零

(2)马达转速开关是否关闭

(3)总电源开关里面保险丝是否损坏

(4)马达转速若减慢时,需换马达碳刷

●若有任何使用上之疑问请来电洽询,敝公司将诚恳为您服务.

                                         二．机台各部名称及说明

测试用纱布垫                     药房自购

高度调节手柄（可根据样品的高度调节磨擦头和工作平台之间的距离）

三、规格说明

   型号： 339

   最大行程：0-50mm可调

   速度：1-60次/分（往返）可调

   磨擦锤：橡皮、酒精不同治具，另随机配有砝码

   计数器：最大可计数9999次

   总功率：30W

   电源：AC220V  50/60Hz

   外形尺寸：550*400*330mm（长*宽*高）

   重量：17公斤

四、机台安装注意事项

 确保本机在干燥、无腐蚀性的环境中作用。应放于水平的工作台面（机台底座在出厂前已进行了过水平校正）。 电源插座必须有可靠的接地线。

五、操作步骤

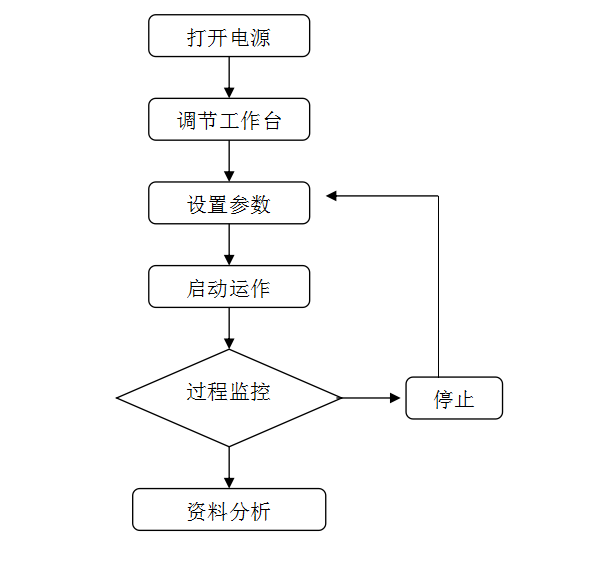

测试操作流程图

1.打开电源开关

2.将被测试工作固定在工作台上，并力争保持其磨擦部位垂直且范围合理。

3.根据不同状态及不同产品的要求，在计数器上输入要求磨擦的转卷次数（0-9999次），设置资料前须先按RESET键清零。

4.依不同产品所需测试的长度范围不同，选择相应的磨擦距离。如需调节磨擦距离，先打开后盖，调节距离调节螺丝，即可调整距离。

5.如作酒精磨擦测试时，可在“圆头”磨擦锤上包扎好专用磨擦用布蘸上酒精进行磨擦。

6.如作橡皮摩擦测试时，取橡皮条60mm长插入橡皮摩擦治具内，并将前端螺丝轻轻拧紧，如橡皮摩耗，将摩擦头拧下，拔出一段橡皮即可使用。

7．打开工作开关。

8．在机器正常动作过程中，若出现异常情况时可立即转动工作开关或电源开关到“OFF”键，此时机器所有运作将会停止。重新启动则计数器仍记录着当前资料，可继续进行测试。

9．依据选择之摩擦次数运作完毕后，即可根据其结果对产品做出判定。

六、日常维护及保养

1、为维护机台之外观整洁及机械寿命，请依据下列建议定期做保养及清洁。

2、为保证设备的自动均速运作，请将被测物体尽可能置中。

3、本设备之工作最大荷重≤2kg。

4、正常使用完毕后，请使用WD-40消声润滑油腔滑调对运作轴部分进行维护。

5、正常使用最佳环境温度：40±5℃，避免放置于灰尘度较大之地点。

注意事項：

1、机器测试前一定要将整台机器水平放置。

2、样板必须夹紧，以防松动后影响测试效果。

3、本设备采用220V/5A设计，非专业技术人员严禁拆卸。

4、机台工作过程中勿将手、脚、头置于左右，避免不必要的安全事故。

保养事項：
   为维护机台之外观整洁及机械寿命，請依据下列建议定期做保养及清洁：
1、面板部份可用去渍油清洁。
2、烤漆部份可用去渍油及松香水清洁。
3、夹具部份，请经常擦拭干净，以保证能够有效有力的夹持产品。
4、內部传动結构连杆和连杆螺丝之间及两滑杆和线性轴承之间每正常使用半个月后需更换润滑脂(工业黄油)。原有的润滑脂需预先清除干净。
